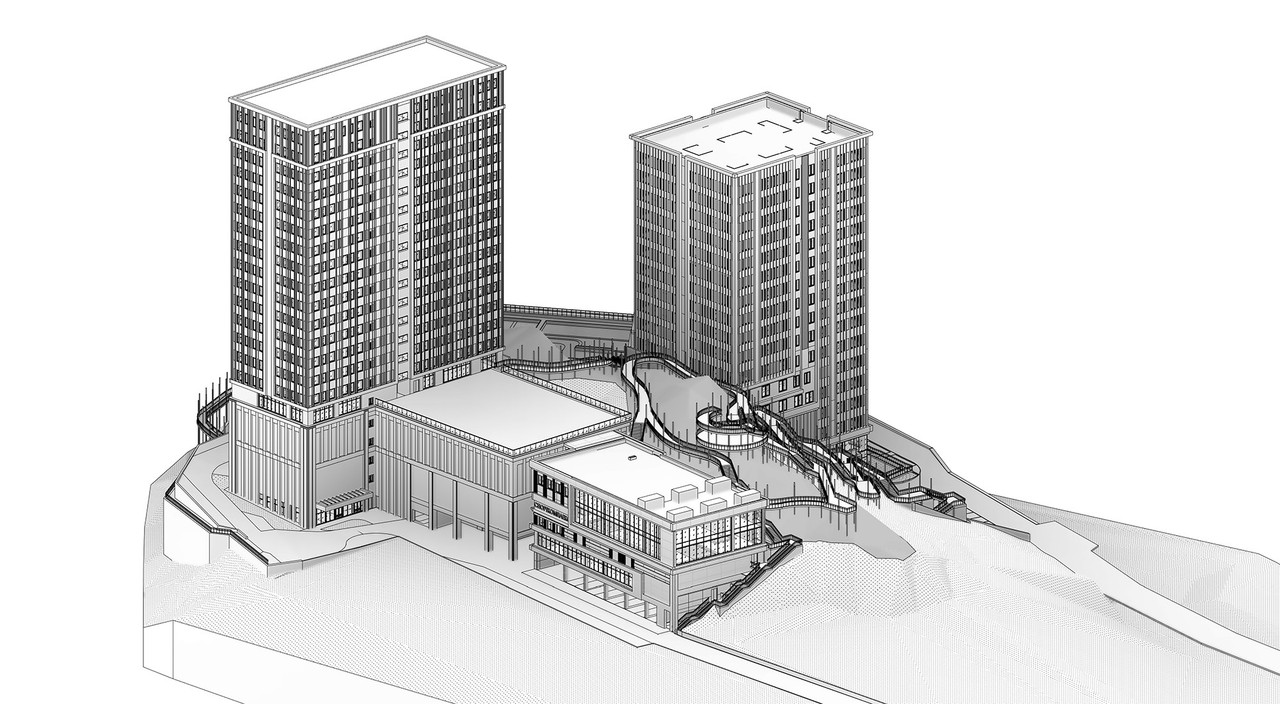

Выгрузка Revit моделей в Advance Steel
Была настроена связь Revit - Advnce Steel, с сохранением исходных данных массы и площадей обрабатываемых поверхностей,
добавлены дополнительные профиля в базу Advance Steel, проведена проверка на коллизии.
Проведена маркировка деталей по отправочным маркам с наследованием марок из модели Revit, и последующая выгрузка в форматах требуемых обрабатывающему центру (ЧПУ). Выделено 2 основных типа обработки:
- Автоматический 5-осевой обрабатывающий центр портального типа для фрезерной обработки балок.
- Гидроабразивный ЧПУ станок для резки толстостенного металла. Выполнен нестинг отправочных марок всех фасонных изделий на листах 5000х1500 мм в среде Inventor. Подготовлены стили для автоматической выгрузки КМД (графическая часть)
Подготовка к строительству
Разработаны сборочные схемы, для комфортной сборки были применены облачные сервисы, которые позволили исключить использование бумажных носителей и их постоянное обновление, за счет прямой связи среды общих данных с облачным сервисом, данный сервис не требует специализированных устройств, достаточно наличие смартфона(открытие осуществляется либо в приложении или в браузере)
Процесс сборки показал что рядовые монтажники быстрее ориентируются в 3д модели моста, чем с большим объемом бумажного носителя. Все элементы модели имеют отправочную марку, которая нанесена на каждом изделии. Строителям достаточно воспользоваться поиском по марке нанесенной на деталь или следовать сборочной схеме опубликованной в облачном сервисе
Строительство
В результате удалось обойтись без укрупнительной сборки, т.к. все элементы конструкции были выполнены на ЧПУ станках. Точность совмещения деталей очень высока, пропадает необходимость в дополнительной обработке конструкций на месте возведения конструкций. Это существенно сокращает время возведения. Малый вес алюминиевых конструкций так же сократил сроки монтажа и удобство переноски профилей и фасонных изделий, анодное покрытие дало высокую износостойкость поверхность от механического воздействия при монтаже.
